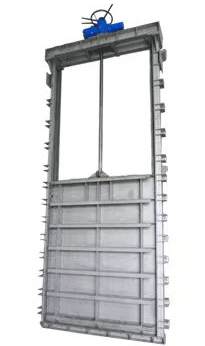

COMPUERTA
150*150--5000*5000mm, PN0.6--6

Las válvulas del panel se utilizan ampliamente en sistemas de piscinas de filtro de plantas de aguas, plantas de aguas residuales y salidas de tuberías y canales para cortar y regular caudal.

El material del cuerpo principal es de acero inoxidable o material compuesto (FRP), que es resistente a algunos productos químicos corrosivos y la corrosión de aguas residuales.

TVD ofrece válvulas de panel redondas, cuadradas y personalizadas según las condiciones de instalación

PRINCIPALES CARACTERÍSTICAS

• Se instalan en pared por cuatro lados con sellado, o en canal por tres lados con sellado
• Estanqueidad bidireccional, la fuga no es mayor al 5% de los requisitos de la norma DIN 19569
• Diseño de marco abierto, conectado al vástago de extensión mediante un conector rápido, adecuado para condiciones de seguridad como neumáticas, eléctricas, manuales, etc.
• Diseño de vástago abierto, sin contacto entre el vástago y el medio de funcionamiento
• Guiado único, dispositivo de cuña, durante el proceso de operación, la puerta sin vibración, se puede utilizar como la válvula de control de flujo
• Debido a la acción de la cuña, la puerta se puede cerrar herméticamente con el marco de la puerta en la etapa final, por lo que el par de funcionamiento es pequeño
• Rendimiento de estanqueidad más fiable debido a la estructura de todo el anillo de estanqueidad integral
• Se instala en pared, la válvula y la pared se sellan mediante la junta de sellado EPDM, fácil de instalar, sellado y fiable
• Estructura soldada compacta, solo necesita poco espacio de instalación
• El marco de la válvula se fija rápidamente a la pared mediante pernos químicos
• La válvula ha sido depurada antes de salir de fábrica, fácil de instalar
• Diseño de asiento desmontable, se puede reemplazar en línea

OTRAS CARACTERÍSTICAS

•

  MATERIAL

  • Marco: Acero inoxidable 1.4301 o 1.4401
  • Sistema de estanquidad: EPDM o NBR
  • Placa: acero inoxidable 304, 316 o material compuesto (FRP)
  • Eje: acero inoxidable 1.4301 o 1.4401
  • Tuerca del eje: bronce dezincificado (se usa en aguas residuales)
  • Se pueden ofrecer otros materiales según la necesidad de los clientes

•
